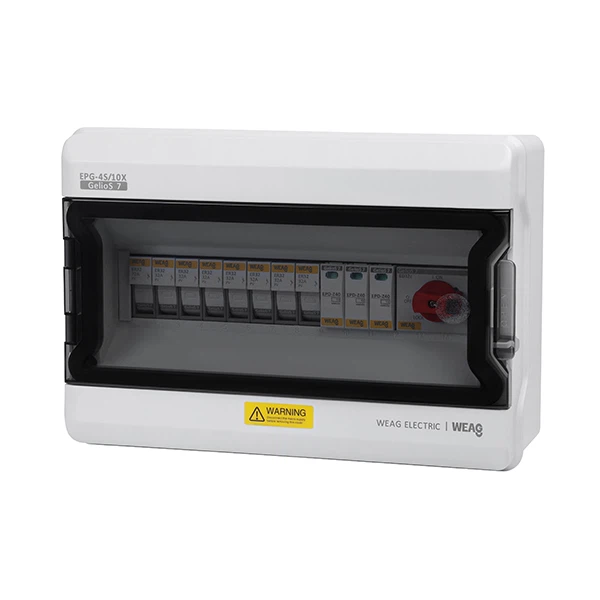

Tootekirjeldus
● Mudeli nr.: EPG 1000V DC kombainekast
● Max pinge: 1000VDC
● Iga sisendi alalisvooluahela maksimaalne vool: 15A
● Maksimaalne väljundvool: 32A
● Sisendite arv: 1 string, 2 stringi, 4 stringi, 6 stringi jne (seda saab kohandada)
● Väljundite arv: 1 string, 2 stringi, 3 stringi jne (seda saab kohandada)
● Peamised sisseehitatud alalisvoolukomponendid: 1000 V alalisvoolu isolaator, alalisvoolu SPD, alalisvoolukaitse jne
● Seinakinnitus
Sissejuhatus
EPG-seeria 1000V DC fotogalvaanilist kombineerimiskarpi kasutatakse PV-süsteemis ja see hõlbustab päikesepaneelide poolt toodetud alalisvoolu koondamist, kaitsmist ja jälgimist, tagades päikeseenergiasüsteemi tõhusa ja ohutu töö. See on loodud vastama PV-süsteemidele omastele ohutusstandarditele ja elektrikoodidele. Need tagavad vastavuse eeskirjadele, mis on seotud ülevoolu- ja lühisekaitse, maanduse ja süsteemi isoleerimisega, suurendades nii PV-paigaldise ohutust ja töökindlust.
EPG-seeria 1000 V alalisvoolu fotogalvaaniline kombineerimiskarp on konstrueeritud ja toodetud nii, et see vastaks asjakohastele rahvusvahelistele standarditele ja sertifikaatidele, nagu IEC 61439 madalpinge lülitus- ja juhtseadmete sõlmede jaoks ning IEC 62446 PV-süsteemi dokumentatsiooni ja kasutuselevõtu jaoks.
Struktuur

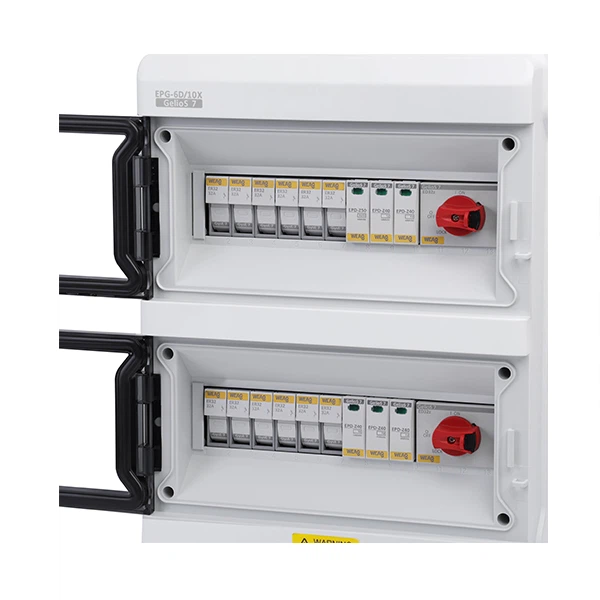

Ülevaade EPG-seeria 1000 V DC fotogalvaanilise kombaini tüüpilistest komponentidest ja struktuurist:
Korpus: korpus on valmistatud V0 klassi tulekindlast PC-plastmaterjalist, mis tagab kõrge turvalisuse taseme ja IP65 saastevastase reitingu. See tagab sisemiste komponentide füüsilise kaitse ja kaitseb kogu süsteemi.
ED32z alalisvoolu lahtiühendamise lüliti: see komponent on vahend päikesepaneelide genereeritud alalisvoolu eraldamiseks või lahtiühendamiseks ülejäänud PV-süsteemist. See võimaldab ohutult hooldada, kontrollida ja parandada, katkestades voolu. Hädaolukordade või süsteemitõrgete korral võimaldab ED32z alalisvoolu lahtilüliti PV-süsteemi kiiret väljalülitamist, vältides edasisi kahjustusi ja tagades personali ohutuse.
Alalisvoolukaitsmehoidikud ja alalisvoolukaitsmed ülevoolu- ja lühisekaitseks: EPG-seeria 1000 V alalisvoolu fotogalvaaniline kombineerimiskarp sisaldab ER32(de) kaitsmehoidjaid ja kaitsmeid, et kaitsta ülevoolu eest. Need seadmed paigaldatakse järjestikku sisendkaablitega või siinide ja väljundkaablite vahele. Need katkestavad vooluringi rikke või liigse voolu korral, vältides PV-süsteemi kahjustamist.
EPD alalispingekaitseseadmed: välgulöökide või võrguhäirete eest kaitsmiseks sisaldab EPG-seeria 1000 V DC fotogalvaaniline liitkarp DC EPD liigpingekaitseseadmeid. Need seadmed suunavad ja summutavad kõrgepinge tõusu, kaitstes päikesepaneele ja muid komponente võimalike kahjustuste eest.
MC4 pistikud: EPG-seeria 1000 V alalisvoolu fotogalvaanilisel kombineerijal on MC4 mitu sisend- ja väljundpistikut, mis ühendavad tõhusalt üksikute päikesepaneelide väljundkaablid PV-inverterite sisendkaablitega.
Maandusühendused: EPG-seeria 1000 V DC fotogalvaaniline liitkarp pakub maandusjuhtmete ühendamiseks klemme, tagades süsteemile korraliku maanduse.
Kaablitarvikud: Sisend- ja väljundkaablite korrastamiseks ja kinnitamiseks on kombainkasti integreeritud lisakomponendid, nagu kaablitihendid, kaabliköidised või kaablirennid. Need tarvikud aitavad hoida korras ja organiseeritud juhtmestiku paigutust, vähendavad kaablikahjustuste ohtu ning hõlbustavad hooldus- ja tõrkeotsingut.
