Tootekirjeldus

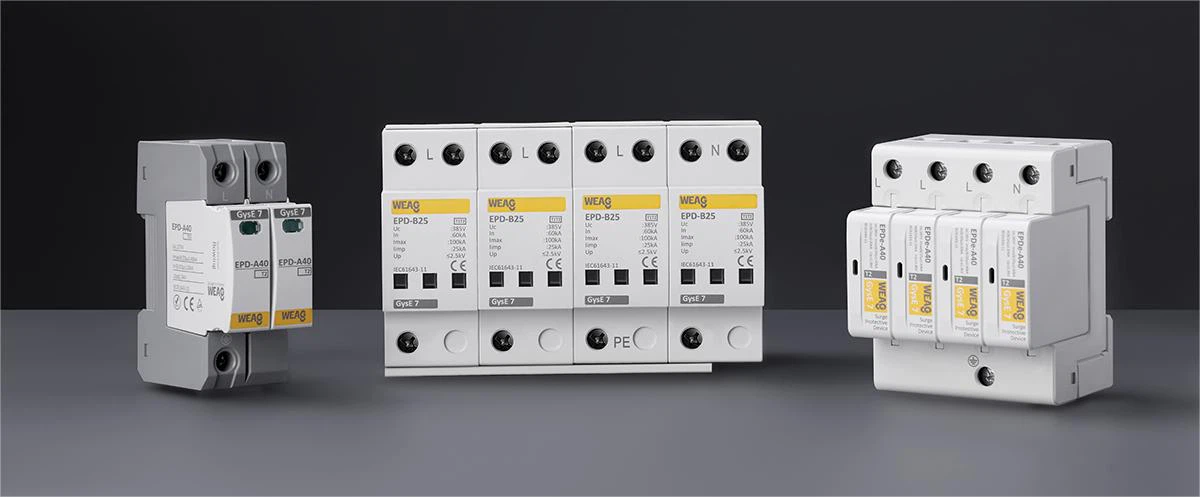

● Mudeli nr: EPD-A40/T2

● Nimipinge (maks. pidev vahelduvpinge) [Uc]: 275 V või 385 V

● Kaitsetase: T2 klass

● Maksimaalne: 40kA

● In: 20kA

● Pinge kaitsetase [Up]: väiksem või võrdne 1,5 kV

● Pooluse arv: 1-4P, 1P+NPE, 3P+NPE

● Valikuline häirekontakt

Sissejuhatus

EPD-seeria 40kA T2 AC SPD on sihikindlalt loodud pakkuma elektriseadmetele ja -süsteemidele tugevat kaitset pinge hüpete eest, mida tavaliselt tuntakse kui liigpingeid või siirdepingeid. Need liigpinged võivad tuleneda erinevatest allikatest, nagu äikeselöögid, elektrivõrgu kõikumised, lülitustoimingud või muud elektrilised häired.

EPD-seeria 40kA T2 AC SPD esmane eesmärk on tõhusalt suunata üleliigseid pingetasemeid ja piirata liigpinget ohutu läveni, vältides sellega ülepinge jõudmist ja kahjustamist tundlikele elektroonikaseadmetele ja ühendatud seadmetele.

EPD seeria 40 kA T2 AC SPD, mis vastab T2 klassifikatsioonile vastavalt IEC61643-11 ja GB 18802.11 standarditele, kasutab täiustatud komponente, sealhulgas metalloksiidvaristore (MOV) või gaaslahendustorusid (GDT). Need komponendid toimivad peamiste elementidena, mis absorbeerivad või suunavad ümber ülemääraseid pingelööke. Pakkudes liigvoolule madala impedantsi tee, võimaldavad need kiiresti reageerida liigpingetele ja suunavad ülepinge tõhusalt maanduse või nullpunkti suunas, tagades ühendatud seadmete kaitse.

Lisaks pakub EPD seeria 40 kA T2 AC SPD lisaks liigpingekaitsele täiendavaid eeliseid. See võib suurendada elektrisüsteemide töökindlust ja pikaealisust, leevendades liigpingete kahjulikke mõjusid, vähendades seisakuid ja minimeerides kulukaid remondi- või seadmete väljavahetamist.

Tugeva konstruktsiooni, rahvusvaheliste standardite järgimise ja täiustatud kaitsekomponentide kasutamisega pakub EPD seeria 40 kA T2 AC SPD liigpingekaitseseade terviklikku lahendust elektrisüsteemide kaitsmiseks, edendades tundlike elektroonikaseadmete usaldusväärset tööd ja pakkudes meelerahu kasutajad.

Tunnusjoon

● Ühine ühe mooduli disain, kergesti sisestatav

● Koosneb varistorist ja termilisest väljalülitusmehhanismist

● Erakordne tühjendusvõime, kiire reageerimisvõime

● Kahekordne termiline väljalülitusmehhanism suurendab kaitse töökindlust

● Mitmekülgsed ühendusvõimalused juhtmetele ja siinidele

● Rikke ilmnemisel üleminek roheliselt punasele indikaatorile koos kaasneva kaughäireterminaliga

Tehnilised andmed

Tüüp	EPD-A40/T2
Nimipinge (maksimaalne pidev vahelduvpinge) [Uc]	275V või 385V
Nimilahendusvool (8/20) [ln]	20 kA
Maksimaalne tühjendusvool [Imax]	40kA
Pinge kaitsetase [üles]	Vähem kui 1,5 kV või sellega võrdne
Järgige UC praegust kustutusvõimet [Kui]	32A kaitsme 2kArms 255V juures ei rakendu
Reageerimisaeg [tA]	Vähem kui 25 ns või sellega võrdne
Max varukaitse (L)	125A gL/gG
Töötemperatuuri vahemik (paralleeljuhtmestik) [Tu]	-40 kraadi ...+80 kraadi
Läbilõike pindala	35mm² tahke / 50mm² painduv
Paigaldamine peale	35mm DIN-liistud
Korpuse materjal	helehall termoplast, UL{{0}}V0
Mõõtmed	1 mod
Testistandardid	IEC 61643-11; GB 18802.11; YD/T 1235,1
Sertifitseerimine	CE
Kaugsignaali kontakti tüüp	Kontakti vahetamine
Lülitusvõimsus ac	250V / 0.5A
Lülitusvõimsus dc	250V / 0.1A; 125V/0.2A; 75V/0.5A
Kaugsignaalkontakti ristlõikepindala	Max 1,5 mm² tahke / painduv

Küsimused ja vastused

K: Kas kõik EPD/EPDe seeria SPD-d on liigpingekaitse võime osas samad?

V: Ei, EPD/EPDe-seeria SPD-d erinevad liigpingekaitse võime poolest, mis põhinevad nende pinge kinnitustasemel, reageerimisajal, energia neeldumisvõimel ja koordineerimisel teiste kaitseseadmetega.

K: Kui kaua EPD/EPDe seeria SPDd tavaliselt kestavad?

V: EPD/EPDe seeria SPD-de eluiga varieerub sõltuvalt sellistest teguritest nagu nende kvaliteet, töötingimused ning liigpingete tõsidus ja sagedus. Üldiselt on EPD/EPDe seeria SPD-de eluiga mitu aastat.

K: Kas EPD/EPDe seeria SPD-sid saab kasutada koos teiste kaitseseadmetega?

V: Jah, EPD/EPDe seeria SPD-sid saab kasutada koos teiste kaitseseadmetega, nagu kaitsmed, kaitselülitid ja maanduslülitid (GFCI), et pakkuda terviklikku kaitset.

K: Kas EPD/EPDe seeria SPD-d vajavad regulaarset hooldust?

V: Kuigi EPD/EPDe seeria SPD-d on üldiselt hooldusvabad, on soovitatav regulaarselt visuaalselt kontrollida, et tagada nende nõuetekohane toimimine ja kontrollida kahjustuste või lagunemise märke.
